1. Выбор места установки.

При закрытом состоянии охраняемой конструкции (двери, окна и т.д.) расстояние между управляющим магнитом и извещателем должно быть не более 5 мм. Извещатель и управляющий магнит следует монтировать так, чтобы не допустить открывание охраняемой конструкции на величину зазора, позволяющего заблокировать магнитоуправляемый контакт извещателя внешним магнитом злоумышленника.

Максимальное расстояние срабатывания рассчитано на сложные (ступенчатые) конструкции, где управляющий магнит невозможно поставить близко к извещателю.

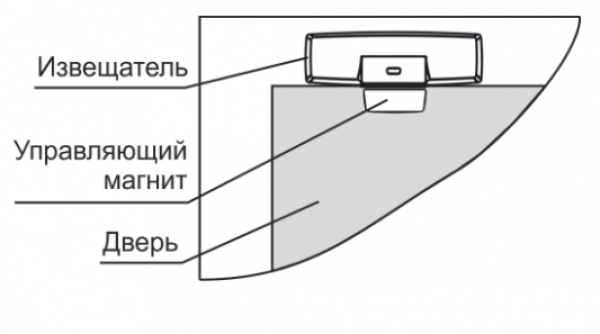

Вариант размещения извещателя на двери:


Вариант размещения извещателя на окне.

Рекомендуется использовать дополнительные внешние проводные магнитоуправляемые контакты. Извещатель контролирует и встроенный и внешние магнитоуправляемые контакты.

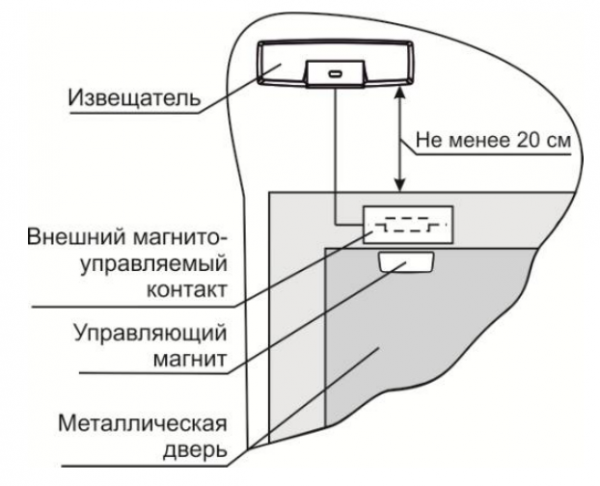

Вариант размещения извещателя для блокировки металлической двери.

Извещатель не предназначен для установки на металлических конструкциях. На коробке двери должен устанавливаться внешний проводной магнитоуправляемый контакт.

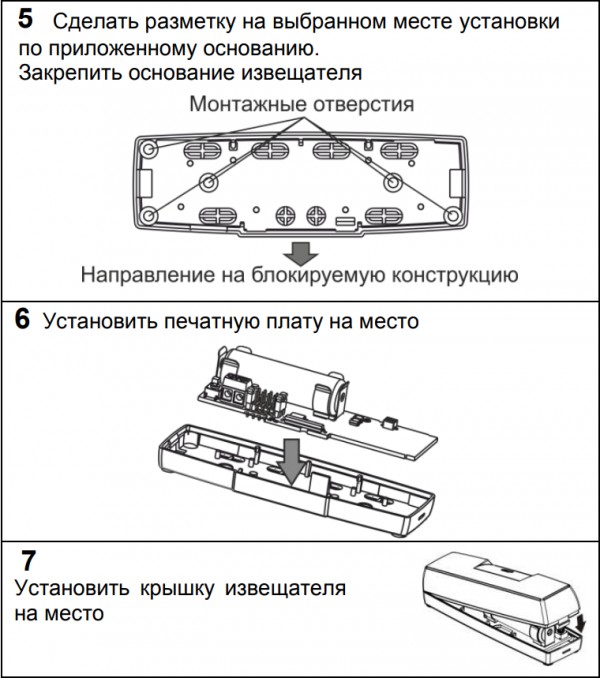

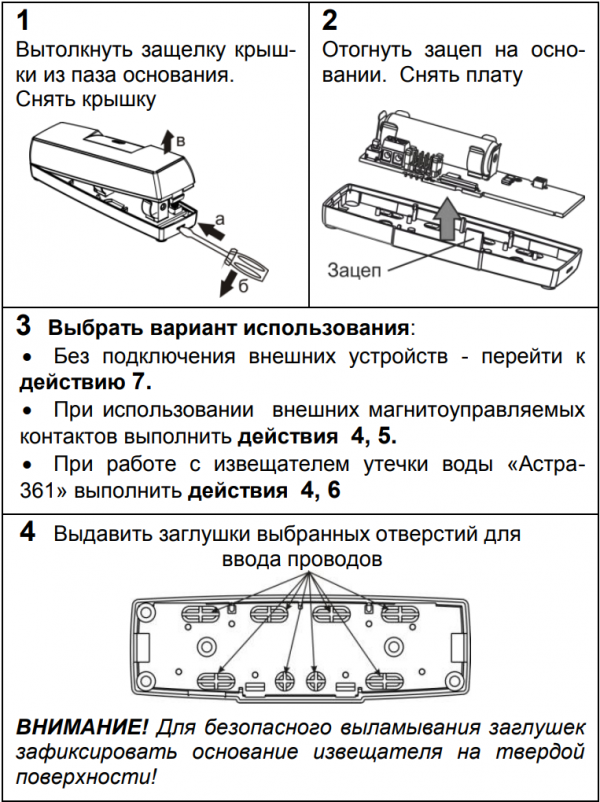

2. Порядок установки.

3. Для обеспечения надежной работы системы сигнализации рекомендуется проводить тестирование и техническое обслуживание извещателя.

Тестирование проводить не реже 1 раза в неделю следующим
образом:

• открыть или переместить охраняемую конструкцию на расстояние не менее 20 мм;
• наблюдать выдачу извещения «Тревога» на индикаторе извещателя (загорается 1 раз на 0,1 с) и на индикаторе НАРУШЕНИЕ РР или на индикаторе 1 РПУ (мигает красным цветом с частотой 2 раза в 1 с).

Техническое обслуживание проводить не реже 1 раза в месяц следующим образом:

• осматривать целостность корпуса извещателя,
• надежность крепления извещателя,
• очищать извещатель от загрязнения.
