Для трансляции сообщений с ПАК Астра на АРМ ПЦН «Лавина» в протоколе Sur-Gard нужно выполнить следующие действия:

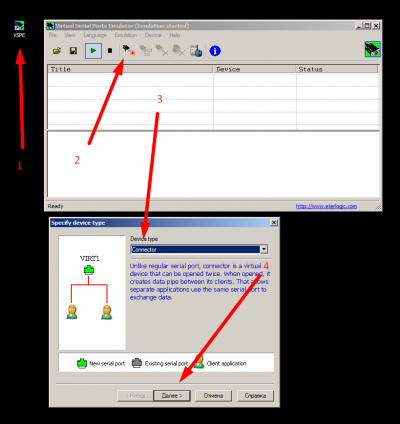

1) скачать и установить программу VSPE (Virtual Serial Ports Emulator);
Запустить;
2) В окне программы создать новый виртуальный ком-порт;
3) В окне создания ком-порта выбрать тип «Connector» и нажать кнопку «далее»;

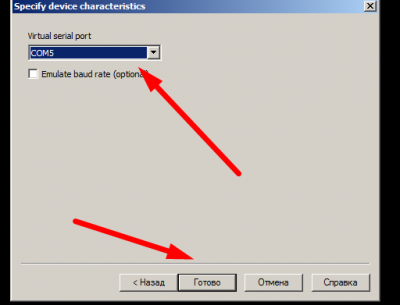

4) Выбрать любой свободный ком-порт(к которомы не подключены какие либо иные реальные или виртуальные устройства) и нажать «Готово»;

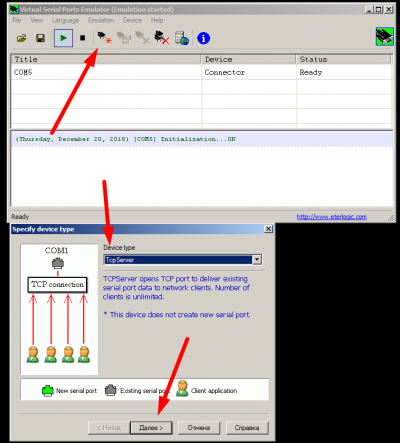

5) Создать новый ком-порт и выбрать тип устройтва «TCPServer»;

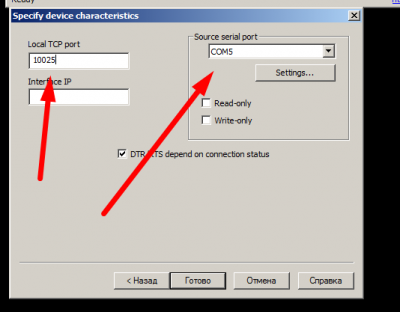

6) Указать лююбой свобобный TCP порт и выбрать номер ком-порта указанный в предыдущем пункте инструкции и Нажать «Готово»;

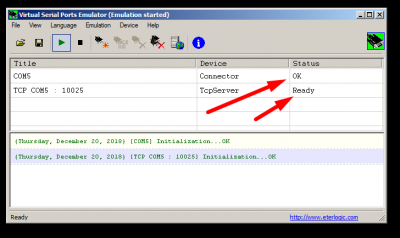

7) Убедиться что устройства запущены корректно.

1) Установить и настроить программный пакет ПЦН «Лавина» согласно официальному руководству по установке от производителя;

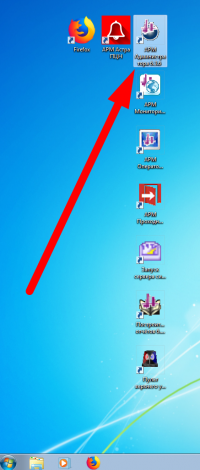

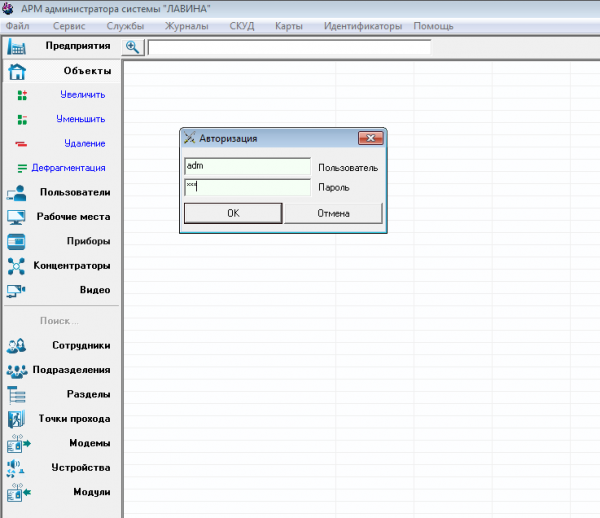

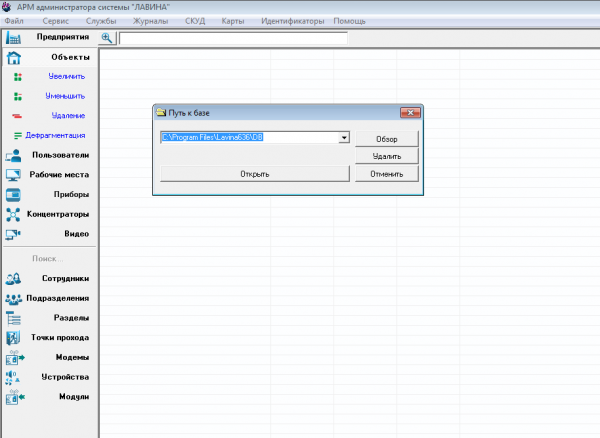

2) Запустить АРМ Администратора и зарегистрироваться;

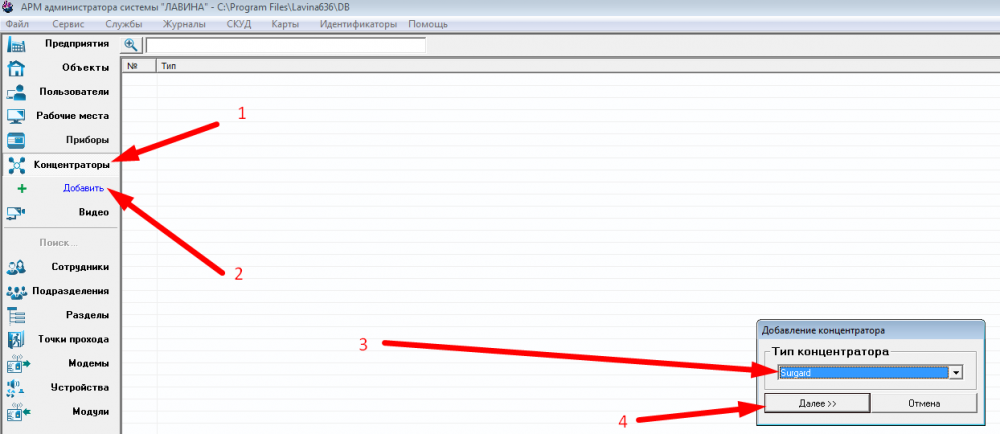

3) в АРМе Администратора выбрать вкладку «Концентарторы» и добавить новый концентратор. Выбрать тип «Surgard»

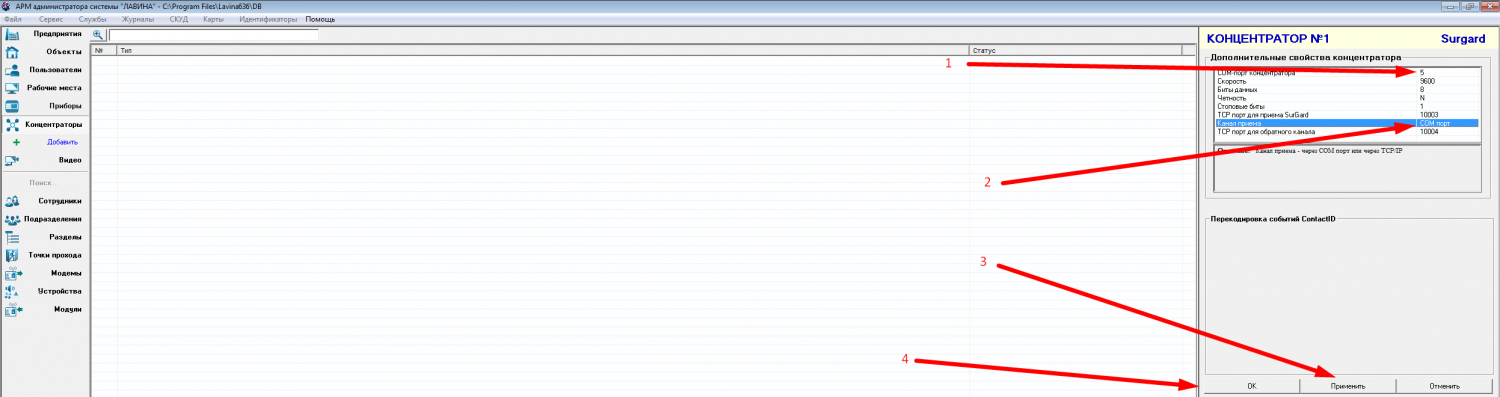

4) В области редактирования настроить номер ком-порта и выбрать канал приёма «COM-порт». Затем нажать «Применить» и только после нажать «ОК»;

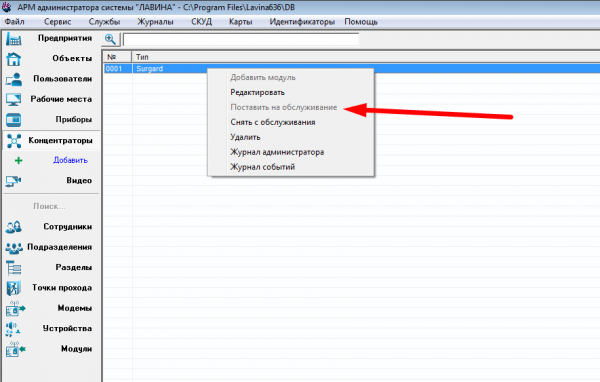

5) Затем нажать правой кнопкой мыши на созданном концентраторе, вызвать контекстное меню и нажать на пункт «Поставить на обслуживание»

Свернуть АРМ Администратора.

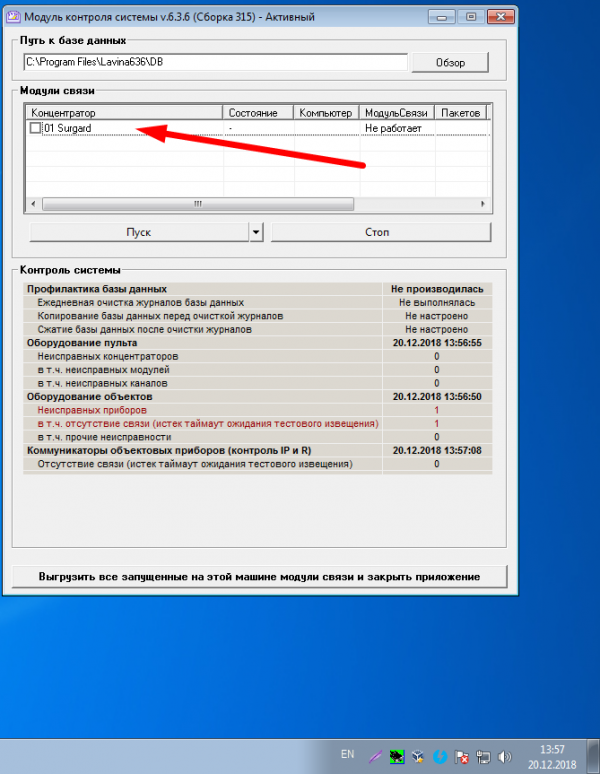

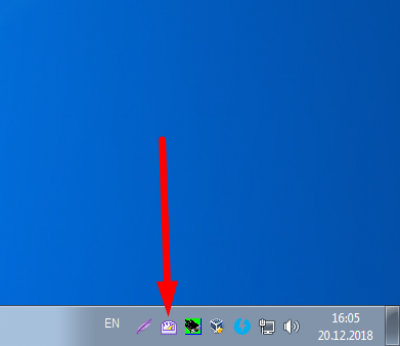

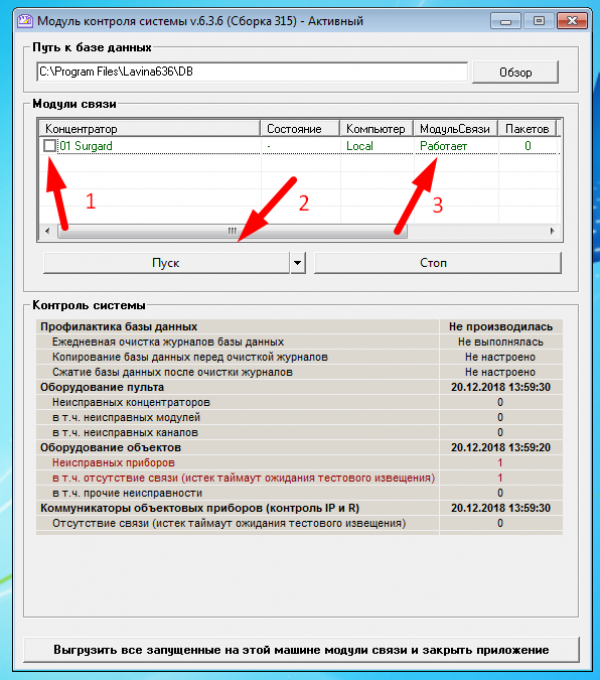

6) В трее найти и запустить модуль контроля системы. Убедится что созданный концентратор есть в окне;

7) Запустить концентратор: поставить галочку на концентраторе, нажать кнопку «Пуск» и убедиться что концентратор запущен.
Если не запустился - проверить все предыдущие шаги и проверить работает ли эмуляция ком-порта.

8) Свернуть модуль контроля и вернуться в АРМ Администратора.

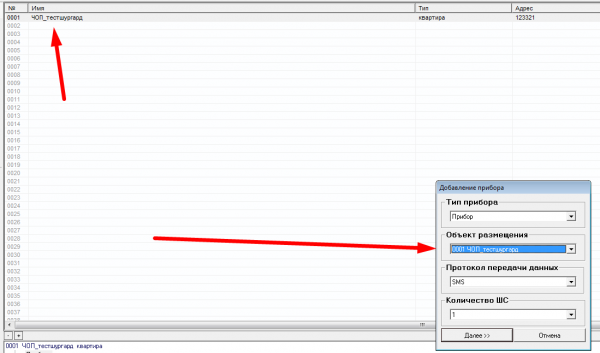

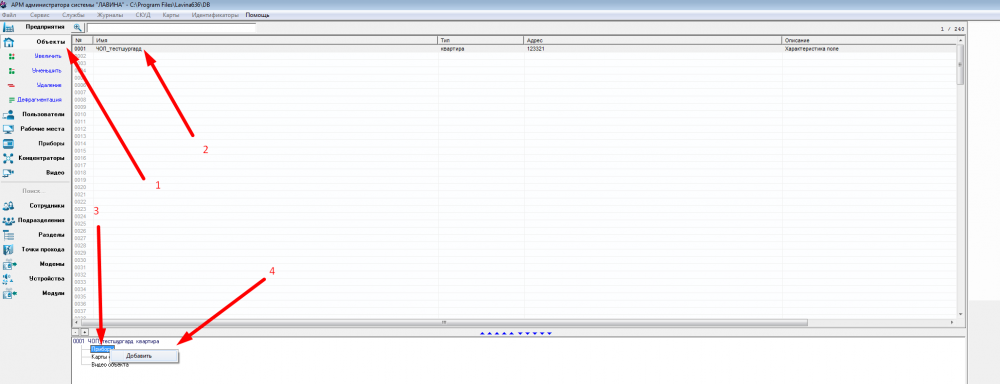

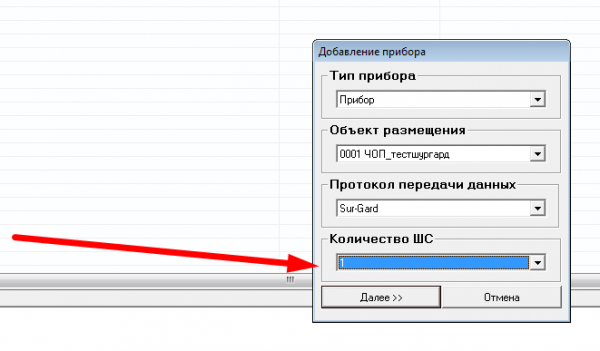

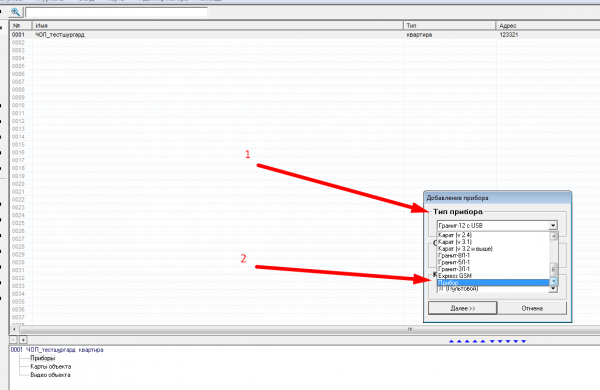

9)Выбрать вкладку «объекты» и выбрать нужный объект. Затем нажать правой кнопкой мыши и вызвать контекстное меню на пункте «Приборы»

Выбрать тип «Прибор»

Выбрать требуемый объект

Выбрать протокол передачи данных «Surgard»

Указать количество требуемых ШС - 1.

Нажать «Далее»

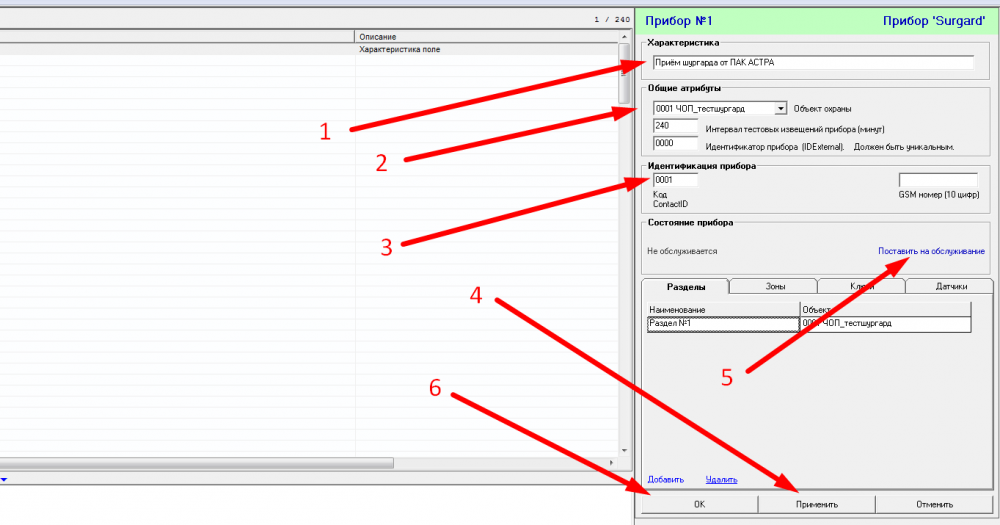

10) В правой части экрана убедится в корректности введённых данных.
Заполнить поле «Характеристика».
Указать идентификацаию прибора.
Нажать кнопку «Применить» затем нажать «Поставить на обслуживание» и только потом на «ОК».

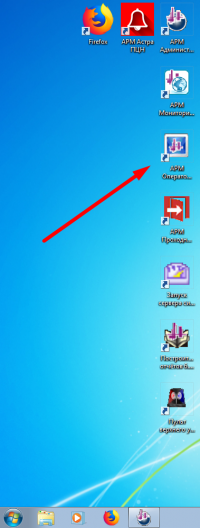

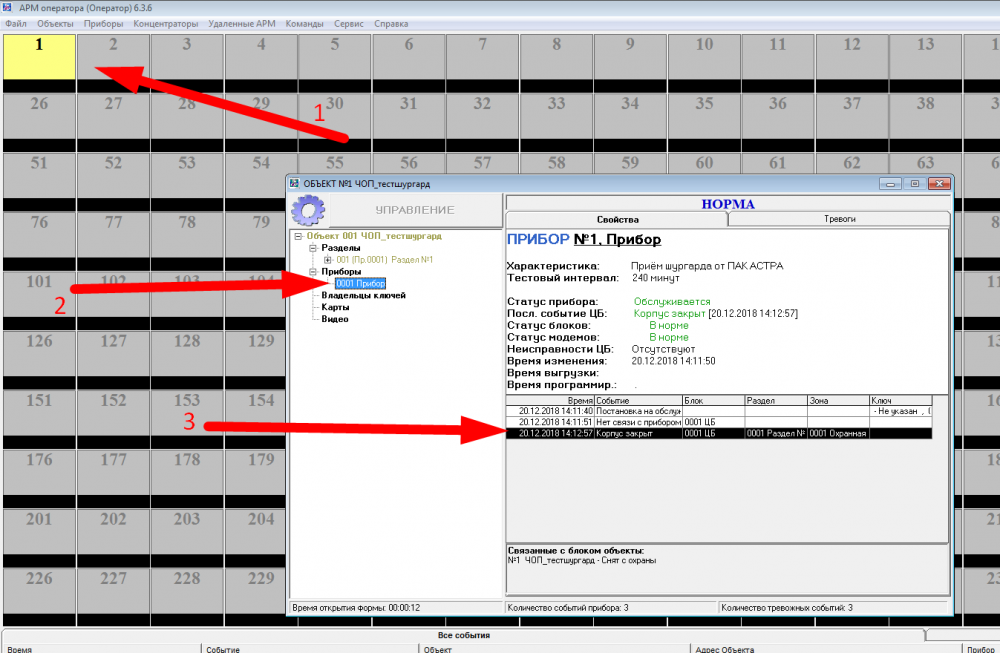

11) Выйти из АРМ Администратор и зайти в АРМ Оператора.

12) Вызвать карточку требуемого объекта.
Убедиться что статус прибора зелёного света.
При необходимости сгенерировать события. События появятся в окне журнала внизу окна.
