Комплектность и конструкция извещателя «Астра-8231» Блок реле радиоканальный (БРР)
Комплектность
Комплектность поставки БРР:
1. Блок реле радиоканальный «Астра-8231» — 1 шт.
2. Винт — 2 шт.
3. Дюбель — 2 шт.
4. Элемент питания CR123А — 1 шт.
5. Памятка по применению — 1 экз.
Конструкция

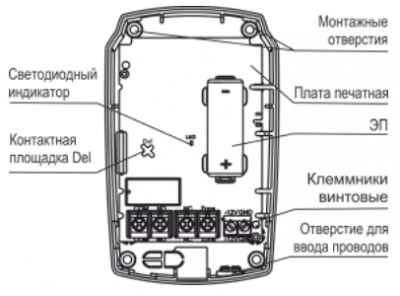

Конструктивно БРР выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами (см. рис. ниже).
На плате установлен красный индикатор для отображения состояния электропитания, режима работы и отображения состояния БРР в радиосети.
На плате установлены клеммники винтовые, назначение которых приведено в таблице 1.
Таблица 1 – Назначение клемм:
| Обозначение | Назначение клемм | |
|---|---|---|
| COM | Общий контакт реле | |
| NO | Нормально-разомкнутый контакт реле | |
| NC | Нормально-замкнутый контакт реле | |
| ZONE, GND | Вход для подключения внешних технологических и охранных извещателей, работающих на размыкание. Длина провода не более 3 м | |
| +12V, GND | Вход для подключения от внешнего (проводного) источника электропитания напряжением 12 В | |
