Комплектность и конструкция извещателя «Астра-5131» исполнение А

Комплектность

Комплектность поставки извещателя:

Извещатель охранный объемный оптико – электронный пассивный
радиоканальный ИО40910-1 «Астра-5131» исполнение А ………………………………. 1 шт.
Кронштейн-02…………………………………………………………………………………….. 1 шт.
Перемычки…………………………………………………………………………………………3 шт.
Винт 2,9 × 25 (или 2-3 × 30)……………………………………………………………………. 2 шт.
Дюбель 5 × 25……………………………………………………………………………………. 2 шт.
Элемент питания………………………………………………………………………………… 1 шт.
Памятка по применению…………………………………………………………………………1 экз.

Конструкция

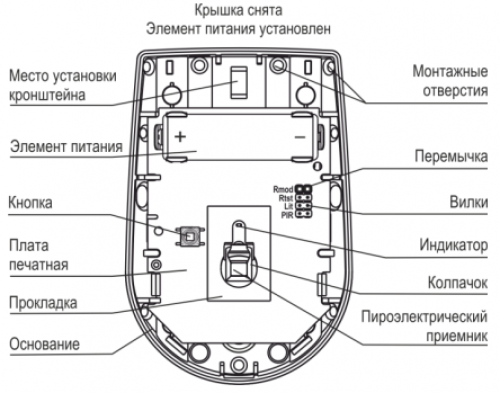

Конструктивно извещатель выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами (см.рис.выше).
На плате установлена кнопка, которая при снятии крышки формирует извещение «Вскрытие».
На плате установлен индикатор для контроля работоспособности извещателя.
На пироэлектрический приемник установлен колпачок.
ВНИМАНИЕ! Эксплуатация извещателя без колпачка не допускается.
Сферическая линза обеспечивает зону обнаружения без искажений и формирование ближней зоны обнаружения.
Конструкция извещателя предусматривает его установку на стену или в углу помещения непосредственно, а также с помощью кронштейна (входит в комплект поставки).
