Карточка объекта

Карточка объекта - инструмент для просмотра обобщенной информации для выбранного объекта.


Карточка объекта формируется автоматически в соответствии с данными по объектам, внесенные ролями Юрист организации, Юрист домена и Инженер домена. Заполнение данных производится в АРМ Юрист и АРМ Инженер

Чтобы просмотреть карточку объекта нужно выбрать вкладку Объекты ⇒ нажать правой кнопкой мыши по объекту и выбрать карточку объекта.

Карточка объекта отображает краткую информацию об Объекте, которая включает в себя данные о типе устройства,его состоянии,категории, имени и адресе.

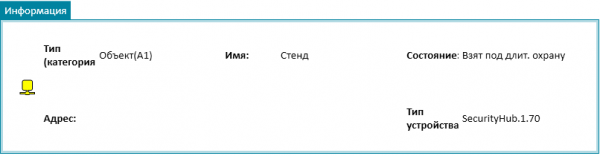

Вкладка Информация

Отображает Состояние каналов связи, тип объекта, его адрес, имя, состояние и тип устройства.
Состояние каналов связи:

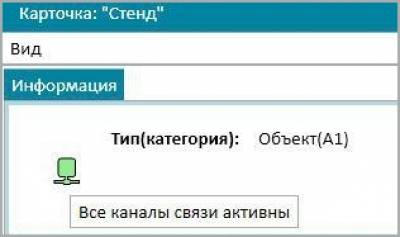

1. Зеленый значок означает, что все каналы связи активны.

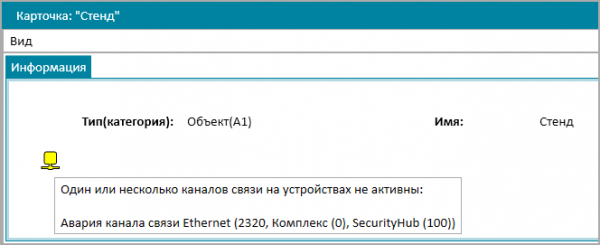

2. Желтый - 1 канал связи не активен.

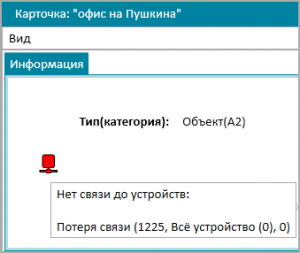

3. Красный - Нет связи до устройств.

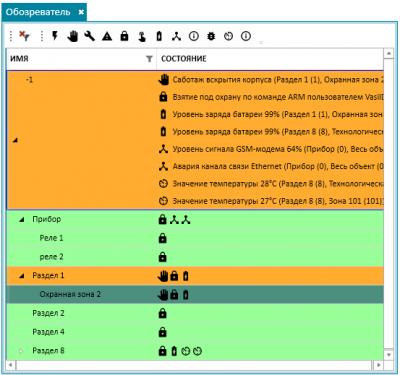

Вкладка Обозреватель


Содержит дерево, с иерархической структурой (Объект-раздел-зона). Дерево имеет две колонки: имя и состояние. Имя содержит, соответственно, имя объекта/раздела/зоны, а в состоянии объекта отображается список классов тревожных событий в виде иконок. При выборе объекта список состояния разворачивается и отображается более полная информация: кроме иконки класса события, отображается информация по этому классу в соответствии с Classes.json, раздел, в котором возникло тревожное событие и зона, в котором возникло тревожное событие.
Вкладка «Обозреватель» содержит фильтр событий по классу.

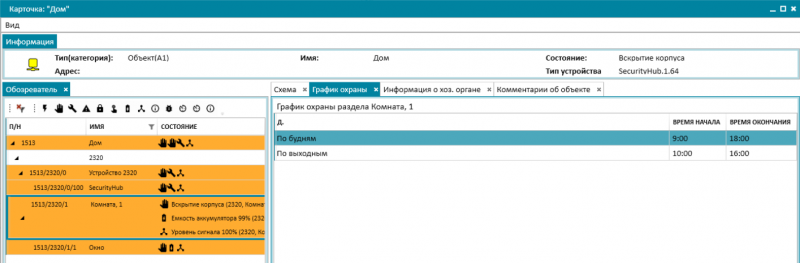

Так же в карточке объекта есть вкладки:

  • Схема,

На схеме представлена план-схема объекта с размещением установленных датчиков.

  • График охраны объекта,

  • Информация о хоз. органе,
  • Комментарий об объекте.

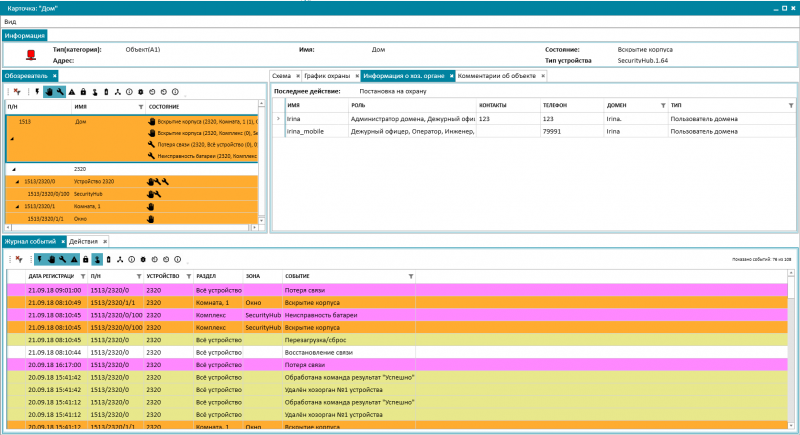

В окне «Журнал событий» отображаются данные аналогично основному журналу событий, но отображается только по данному объекту.
