Информативность УОО

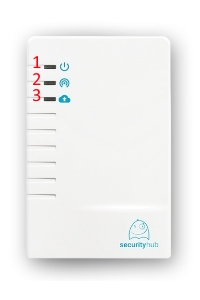

УОО имеет три встроенных светодиодных индикатора

1.Питание

ПИТАНИЕ – зеленого цвета свечения для контроля состояния питания и управления взятием под охрану и снятием с охраны

2. Охрана

ОХРАНА – зеленого и красного цвета свечения для контроля состояния охранных функций прибора и зарегистрированных извещателей

3. Связь

СВЯЗЬ – зеленого и красного цвета свечения, для контроля состояния связи с УОП

Извещения на индикаторы

УОО должен формировать следующие извещения на индикатор «Питание»

Индикатор Режим Состояние питания/охраны
Мигает 1 раз в 2,5 с Внешнее питание отсутствует, переход на питание от АКБ
Мигает 2 раз в 2,5 с Внешнее питание отсутствует, критичный разряд АКБ (менее 2 ч работы)
Мигает часто, 1 раз в 0,7 с Внешнее питание есть, АКБ отсутствует или требует замены
Гаснет каждые 2,5 с Внешнее питание есть, режим заряда АКБ
Горит непрерывно Под охраной, Внешнее питание есть, АКБ заряжена

УОО должен формировать следующие извещения на индикатор «Охрана»

Индикатор Режим Состояние датчиков
Горит зеленый На охране
Горит красный Блокировка договора, не охраняется (только для при постановке на пультовую охрану)
Мигает красным 1 раз в 0,7 с Тревога
Мигает зеленым 1 раз в 0,7 с Отсчет времени задержки на вход или выход
Мигает красным 1 раз в 2,5 с Не готов к постановке на охрану
Мигает зеленым 1 раз в 2,5 с Готов к постановке на охрану
Мигает зелено-красный ( ≤ 60 с) Ожидание действия пользователя (добавления датчика или ключа ТМ в память УОО)

УОО должен формировать следующие извещения на индикатор «Связь»

Индикатор Режим Состояние связи с сервером
Горит зеленый На связи
Мигает зеленый Передача данных
Мигает красный 1 раз в 2,5 с Проводной канал недоступен
Мигает красный 2 раза в 2,5 с GSM канал недоступен
Горит красный Связь недоступна

УОО формирует извещения в формате информативности ЕСОП. Информативность может расширяться в соответствии с расширением номенклатуры подключаемых извещателей, а также расширения их информативности.

∗При обновлении прошивки Security Hub (2.0) одновременно и не прерывно горят все 3 индикатора: индикатор питания - зеленым, индикаторы радиосеть и связь горят параллельно, и зеленым, и красным.

Подключение выносных индикаторов

УОО обеспечивает возможность подключения выносных элементов цепи контроля наряда: индикатор и датчик контроля, формирующих извещение «Прибытие наряда» (типа БИГ-01, БИГ-09, БИГ-31 и другими подобными устройствами), со следующими характеристиками геркона:

и светодиода:

Анод (плюс) светодиода подключается к клемме X1, катод (минус) светодиода подключается к клемме X2.
Выводы геркона - к клеммам X3 и X4.
Информативность индикатора прибытия наряда

Извещение Состояние индикатора прибытия наряда
Снят с охраны Выключен
Взят на охрану Включен
Тревога Включается со скважностью импульсов 50%
Прибытие наряда (на время замыкания геркона) Включается со скважностью импульсов 50%, два импульса подряд с промежутком не менее 5-6 импульсов
